Nexus One – efektywna rozdzielczość ekranu

Popularny serwis technologiczny Arstechnica opublikował opracowanie, w którym dowodzi, że efektywna rozdzielczość wyświetlacza telefonu Nexus One to 392 x 653 pikseli.
W specyfikacji pisze, że pierwszy telefon z systemem Android 2.1 ma rozdzielczość WVGA, czyli 480×800.

Wzór macierzy PenTile

Wzór macierzy PenTile

Za mniejszą efektywną rozdzielczość jest odpowiedzialna technologia AMOLED, a dokładnie macierz PenTile firmy Nouvoyance (własność Samsunga).

Owa macierz charakteryzuje się tym, że każdy piksel (teoretycznie) składa się z trzech subpikseli – mniejszego zielonego oraz czerwonego i niebieskiego o podwójnej wielkości.

Jednak efektywna praca tych subpikseli wygląda inaczej. Matryca jest ułożona tak, że w rzeczywistości do piksela wchodzi jeden mały zielony subpiksel i jeden duży, czerwony lub niebieski. Żeby uzyskać kolor w którego skład wchodzą trzy kolory bazowe, trzeba wykorzystać cztery subpiksele po jednym dużym i dwa małe zielone. Czyli dwa piksele na tym wyświetlaczu. I w niektórych przypadkach jest to jeden efektywny piksel.

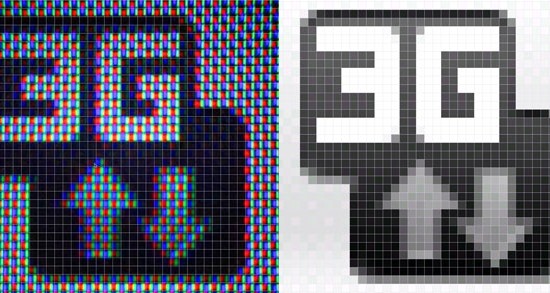

fig1
AMOLED i LCD

Czyli jaką rozdzielczość na ekran wyświetlacza telefonu Nexus One?

Według specyfikacji powinno być 480*800=384000 pikseli

Portal Arstechnica aby oszacować efektywną liczbę pikseli policzył ważoną sumę pikseli – (480*800/2)*2/3 + (480*800)*1/3 = 256000.
(480*800/2)*1/3 + (480*800/2)*1/3 + (480*800)*1/3 – jest to uproszczenie bo zachodzą tutaj jeszcze inne niuanse i nie da się tego dokładnie obliczyć.

Czyli 82% deklarowanej wielkości, a więc realna rozdzielczości to (480*82%)x(800*82%) = 392×653 = 256k.

Problem nie występuje w wyświetlaczach LCD, gdzie każdy piksel jest jednolity. Wniosek jest taki, że nie można jednoznacznie określić, że wyświetlacz AMOLED jest dobry, a LCD przestarzały i zły.
